Bộ sạc trên xe là gì và nó hoạt động như thế nào trên xe điện

MỘTOBộ sạc n-Board (OBC)là thành phần quan trọng bên trong xe điện (EV) có chức năng chuyển đổi nguồn điện xoay chiều từ lưới điện thành nguồn DC để sạc pin một cách an toàn. Hướng dẫn chuyên sâu này giải thích bộ sạc tích hợp là gì, cách thức hoạt động, các bộ phận chính, mức công suất, tiêu chuẩn sạc và cách chọn giải pháp phù hợp cho nền tảng xe điện của bạn. Dựa trên thực tiễn ngành và hiểu biết kỹ thuật, bài viết này cũng nêu bật cách các nhà sản xuất thíchTriệu Phongđang cải tiến công nghệ sạc tích hợp để đạt hiệu quả, an toàn cao hơn và tích hợp sạc thông minh.

Mục lục

• 1. Bộ sạc trên bo mạch là gì?
• 2. Tại sao bộ sạc trên xe lại cần thiết trong xe điện
• 3. Bộ sạc trên bo mạch hoạt động như thế nào?
• 4. Các thành phần chính của bộ sạc trên bo mạch
• 5. Mức năng lượng và tiêu chuẩn của bộ sạc trên bo mạch
• 6. Bộ sạc trên bo mạch và bộ sạc ngoài bo mạch
• 7. Quản lý hiệu quả, an toàn và nhiệt
• 8. Sạc thông minh và OBC hai chiều
• 9. Cách chọn bộ sạc tích hợp phù hợp
• 10. Ứng dụng trên các phân khúc xe điện
• Câu hỏi thường gặp

1. Bộ sạc trên bo mạch là gì?

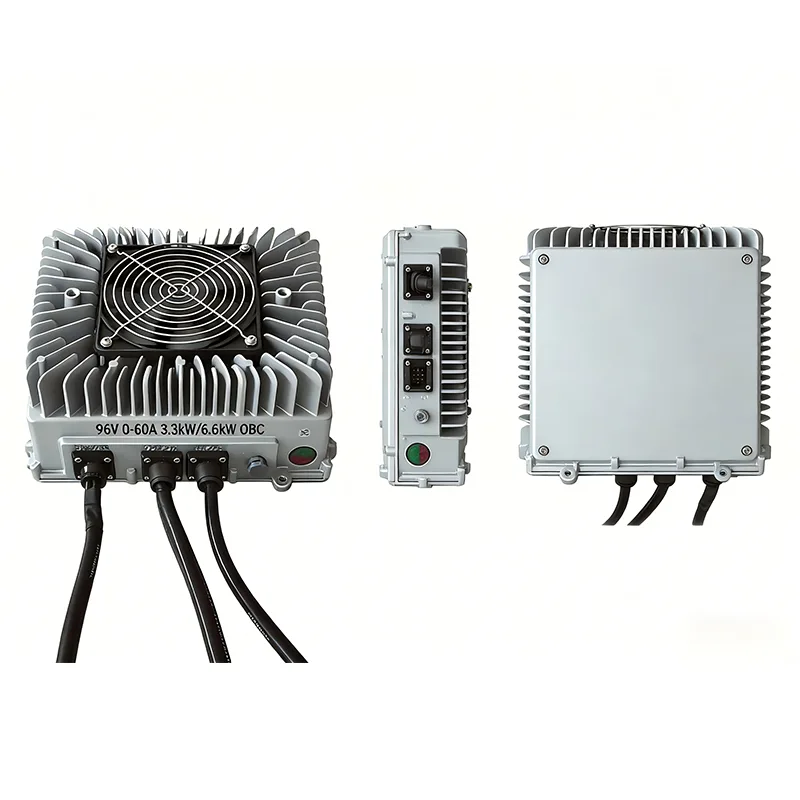

MỘTBộ sạc trên bo mạchlà một hệ thống điện tử công suất nhúng được lắp đặt bên trong xe điện. Chức năng chính của nó là chuyển đổi dòng điện xoay chiều (AC) từ nguồn điện bên ngoài thành dòng điện một chiều (DC) có thể được lưu trữ trong bộ pin của xe.

Không giống như bộ sạc nhanh bên ngoài, bộ sạc tích hợp sẽ di chuyển cùng xe, cho phép chủ sở hữu xe điện sạc ở bất cứ nơi nào có ổ cắm AC hoặc trạm sạc AC.

2. Tại sao bộ sạc trên xe lại cần thiết trong xe điện

• Cho phép sạc tại nhà và nơi làm việc
• Đảm bảo sạc pin an toàn và có kiểm soát
• Hỗ trợ các tiêu chuẩn sạc toàn cầu
• Giảm sự phụ thuộc vào cơ sở hạ tầng sạc nhanh DC

Nếu không có bộ sạc tích hợp, xe điện sẽ hoàn toàn phụ thuộc vào bộ sạc DC bên ngoài, hạn chế sự tiện lợi và tăng chi phí cơ sở hạ tầng.

3. Bộ sạc trên bo mạch hoạt động như thế nào?

Hoạt động của bộ sạc trên bo mạch bao gồm một số giai đoạn:

1. Đầu vào AC– Nguồn điện được lấy từ lưới thông qua cáp sạc.
2. Lọc EMI- Ngăn chặn nhiễu điện từ.
3. Hiệu chỉnh hệ số công suất (PFC)– Cải thiện hiệu suất lưới điện.
4. Chuyển đổi AC-DC– Chuyển đổi AC thành DC.
5. Quy định DC- Điều chỉnh điện áp/dòng điện để đảm bảo an toàn cho pin.

Các giải pháp tiên tiến, chẳng hạn như các giải pháp được phát triển bởiTriệu Phong, tích hợp điều khiển kỹ thuật số và giao tiếp thông minh để tối ưu hóa quá trình này.

4. Các thành phần chính của bộ sạc trên bo mạch

5. Mức năng lượng và tiêu chuẩn của bộ sạc trên bo mạch

Bộ sạc trên xe có mức công suất khác nhau tùy thuộc vào loại xe:

• 3,3 kW – Xe điện cấp cơ bản
• 6,6 kW – Xe khách phổ thông
• 11 kW – Xe cao cấp và xe theo đoàn
• 22 kW – Xe điện thương mại và hiệu suất

Chúng tuân thủ các tiêu chuẩn như:

• IEC 61851
• SAE J1772
• GB/T

6. Bộ sạc trên bo mạch và bộ sạc ngoài bo mạch

7. Quản lý hiệu quả, an toàn và nhiệt

Bộ sạc tích hợp chất lượng cao đạt hiệu suất trên 94%, giảm thất thoát năng lượng và sinh nhiệt. Các tính năng an toàn bao gồm:

• Bảo vệ quá áp
• Bảo vệ quá dòng
• Giám sát cách ly
• Cảm biến nhiệt độ

Triệu Phong tập trung nhiều vào thiết kế tản nhiệt để đảm bảo tuổi thọ lâu dài trong những điều kiện khắt khe.

8. Sạc thông minh và OBC hai chiều

Hỗ trợ bộ sạc tích hợp hiện đại:

• CÓ THỂ giao tiếp
• Tích hợp lưới điện thông minh
• Xe vào lưới (V2G)
• Xe tải (V2L)

Những tính năng này biến xe điện thành tài sản năng lượng di động.

9. Cách chọn bộ sạc tích hợp phù hợp

Khi chọn bộ sạc tích hợp, hãy cân nhắc:

• Điện áp và dung lượng pin
• Thời gian sạc mục tiêu
• Tiêu chuẩn lưới điện khu vực
• Hạn chế về nhiệt và không gian
• Độ tin cậy của nhà cung cấp

Làm việc với các nhà sản xuất có kinh nghiệm nhưTriệu Phongđảm bảo tính tuân thủ, hiệu suất và khả năng mở rộng.

10. Ứng dụng trên các phân khúc xe điện

• Xe điện chở khách
• Xe buýt điện
• Xe máy điện
• Phương tiện hậu cần và giao hàng
• Máy điện công nghiệp

Câu hỏi thường gặp

Bộ sạc trên máy bay có tác dụng gì?

Nó chuyển đổi nguồn điện xoay chiều từ lưới điện thành nguồn DC phù hợp để sạc pin EV.

Bộ sạc trên bo mạch có kW cao hơn có luôn tốt hơn không?

Không nhất thiết phải như vậy. Công suất tối ưu phụ thuộc vào kích thước pin, công suất lưới và cân nhắc chi phí.

Bộ sạc trên máy có thể hỗ trợ sạc nhanh không?

Chúng hỗ trợ sạc AC nhanh hơn nhưng không thể sánh được với bộ sạc nhanh DC.

Bộ sạc trên máy có tuổi thọ bao lâu?

Với thiết kế và khả năng làm mát phù hợp, bộ sạc tích hợp có thể kéo dài tuổi thọ của xe.

Phần kết luận

Bộ sạc trên xe là nền tảng của công nghệ xe điện, cân bằng giữa sự tiện lợi, an toàn và hiệu quả. Khi việc áp dụng EV tăng tốc, những đổi mới từ các công ty nhưTriệu Phongtiếp tục vượt qua ranh giới của các giải pháp sạc thông minh, hiệu quả cao.

Nếu bạn đang tìm kiếm giải pháp bộ sạc tích hợp hiệu suất cao, đáng tin cậy phù hợp với nền tảng xe điện của mình,liên hệ với chúng tôihôm nay để khám phá cách chúng tôi có thể hỗ trợ các mục tiêu điện khí hóa của bạn.
