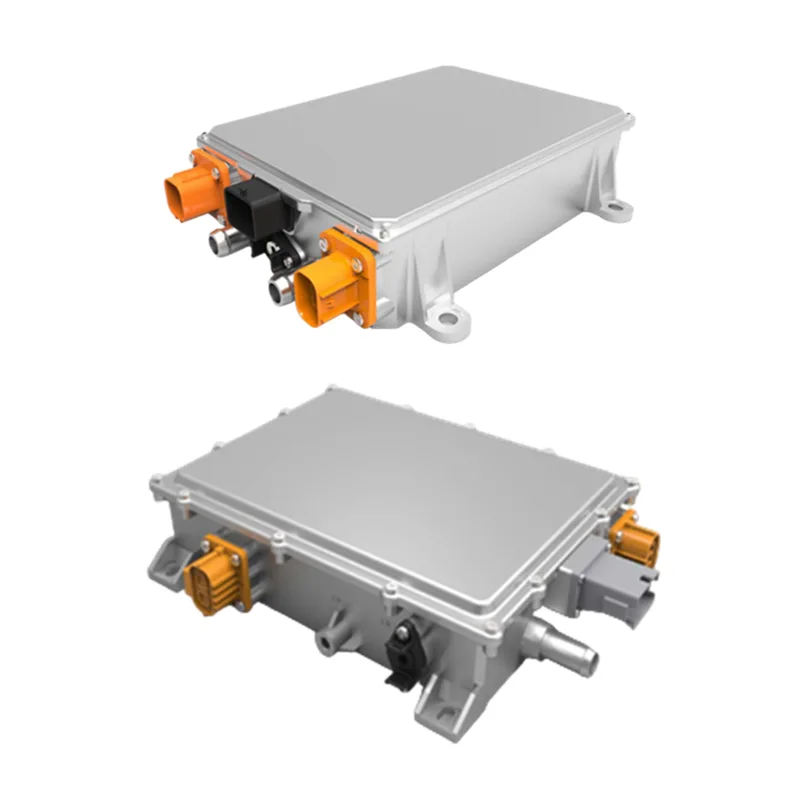

OBC làm mát bằng chất lỏng IP67 công suất cao 6,6KW

OBC làm mát bằng chất lỏng IP67 công suất cao 6,6KW tùy chỉnh của Zhaofeng là bộ phận sạc lõi trên bo mạch được phát triển độc lập cho các phương tiện sử dụng năng lượng mới, chịu trách nhiệm chính trong việc chuyển đổi dòng điện xoay chiều từ lưới điện thành dòng điện một chiều phù hợp để sạc pin lithium. Với sự phát triển nhanh chóng của ngành công nghiệp xe năng lượng mới, đặc biệt là nhu cầu sạc hiệu quả và đáng tin cậy ngày càng tăng của xe thương mại và xe tải hạng nặng, sản phẩm này đã được tối ưu hóa và nâng cấp về mật độ năng lượng, khả năng thích ứng với môi trường và hiệu suất an toàn. Khác với OBC làm mát bằng không khí truyền thống, OBC làm mát bằng chất lỏng IP67 công suất cao 6,6KW sử dụng hệ thống làm mát bằng chất lỏng tiên tiến, có thể nhanh chóng tản nhiệt sinh ra trong quá trình sạc công suất cao, đảm bảo hoạt động ổn định ngay cả trong môi trường làm việc khắc nghiệt như nhiệt độ cao, độ ẩm và bụi. Nó hỗ trợ dải điện áp đầu vào rộng 100-266Vac và tần số nguồn điện 50Hz-61Hz, tương thích với lưới điện ở hầu hết các khu vực. Điện áp dòng điện một chiều đầu ra ổn định ở 360V, dòng điện đầu ra có thể điều chỉnh linh hoạt trong khoảng 0-20A/40A/60A, đáp ứng nhu cầu sạc của các loại pin lithium dung lượng khác nhau.

Đặc điểm kỹ thuật mô hình

Thông số an toàn điện

Hướng dẫn cài đặt

"1.Trước khi lắp đặt, hãy kiểm tra xem cầu dao đầu vào AC nằm ở phía bên trái của bộ sạc có ở vị trí TẮT hay không để đảm bảo nguồn điện đầu vào AC bị ngắt kết nối.

2.Kết nối giao diện đầu vào AC với nguồn điện lưới.

3.Kết nối đầu nối đầu ra DC (hoặc súng sạc) với bộ pin.

4.Chú ý: Vui lòng nhờ chuyên gia lắp đặt hệ thống dây điện!"

Ưu điểm sản phẩm

OBC làm mát bằng chất lỏng IP67 công suất cao 6,6KW chất lượng cao có hiệu suất năng lượng cao ≥90%, có thể giảm thất thoát năng lượng một cách hiệu quả trong quá trình sạc, rút ​​ngắn thời gian sạc và nâng cao phạm vi di chuyển của các phương tiện sử dụng năng lượng mới, đáp ứng hoàn hảo nhu cầu sạc hiệu quả của phương tiện trong các tình huống hoạt động tần suất cao như hậu cần và vận tải đường dài; chức năng chống nước và chống bụi IP67 cho phép nó chống lại hoàn toàn sự xâm nhập của bụi và ngâm lâu ở độ sâu nhất định của nước, đồng thời với sự hỗ trợ của hệ thống làm mát bằng chất lỏng tiên tiến, nó có thể duy trì hoạt động ổn định ngay cả trong môi trường làm việc khắc nghiệt như mỏ, bến cảng và công trường với nhiệt độ môi trường lên tới 85°C, giải quyết vấn đề khả năng thích ứng kém của OBC truyền thống trong môi trường phức tạp; đồng thời, nó được trang bị nhiều chức năng bảo vệ an toàn toàn diện bao gồm quá điện áp đầu vào, quá dòng đầu ra, đoản mạch đầu ra, quá nhiệt đầu ra và gián đoạn liên lạc, có thể phản ứng kịp thời với các điều kiện sạc bất thường khác nhau, bảo vệ hiệu quả sự an toàn của pin và toàn bộ xe, đồng thời cung cấp sự đảm bảo đáng tin cậy cho việc vận hành an toàn của phương tiện trong các tình huống ứng dụng khác nhau; Ngoài ra, nó hỗ trợ nhiều loại điện áp và tần số đầu vào, tương thích với các thông số kỹ thuật khác nhau của pin lithium và có thể điều chỉnh dòng điện đầu ra một cách linh hoạt, có thể tùy chỉnh theo nhu cầu của các mẫu xe khác nhau như xe điện thương mại hạng nhẹ, xe tải hạng trung/hạng nặng và xe hybrid, với khả năng tương thích và linh hoạt mạnh mẽ; Sản phẩm sử dụng các linh kiện chất lượng cao dành cho xe và vỏ đúc tích hợp, có khả năng chống rung và va đập mạnh, đồng thời công nghệ làm mát bằng chất lỏng hoàn thiện giúp giảm hao mòn linh kiện, kéo dài tuổi thọ của sản phẩm, giảm chi phí bảo trì sau này cho người dùng sử dụng xe trong thời gian dài.

Phương pháp sử dụng

Cài đặt→Hoạt động sạc→Bảo trì hàng ngày→Tùy chỉnh và gỡ lỗi

"1. OBC làm mát bằng chất lỏng IP67 công suất cao 6,6KW được lắp đặt ở vị trí chỉ định của hệ thống điện của xe năng lượng mới, các đường dây đầu vào và đầu ra được kết nối theo thông số kỹ thuật hệ thống dây điện của xe, đảm bảo kết nối chắc chắn và cách nhiệt tốt. Đường ống làm mát bằng chất lỏng được kết nối với hệ thống làm mát của xe để đảm bảo chất lỏng làm mát lưu thông trơn tru.

2.Khi sạc, hãy kết nối súng sạc của xe với cọc sạc AC. OBC sẽ tự động phát hiện điện áp và tần số đầu vào, đồng thời liên lạc với hệ thống quản lý pin (BMS) thông qua CAN2.0 để biết trạng thái sạc của pin. Nó sẽ tự động điều chỉnh dòng điện đầu ra theo nhu cầu của pin và hoàn thành quá trình sạc điện áp không đổi và dòng điện không đổi.

3. Thường xuyên kiểm tra kết nối của đường đầu vào và đầu ra của OBC và độ kín của đường ống làm mát bằng chất lỏng để tránh các kết nối lỏng lẻo hoặc rò rỉ chất lỏng. Kiểm tra trạng thái hoạt động của OBC thông qua bảng điều khiển của xe. Nếu xảy ra cảnh báo bất thường, hãy ngừng sử dụng ngay lập tức và tiến hành bảo trì chuyên nghiệp.

4.Đối với các sản phẩm tùy chỉnh, nhân viên kỹ thuật của nhà máy của chúng tôi sẽ tiến hành gỡ lỗi tham số theo kiểu xe và nhu cầu của khách hàng, đồng thời cung cấp hướng dẫn gỡ lỗi và hướng dẫn vận hành tương ứng để đảm bảo việc sử dụng sản phẩm bình thường.

Đóng gói và vận chuyển
